Yutaki S Combi

Kompaktiška sistema „viskas viename“: šildymas, karštas vanduo ir vėsinimas su integruotu nerūdijančio plieno karšto vandens šildytuvu

heating

Šildymas

Šis įrenginys gali veikti šildymo režimu.

cooling

Vėsinimas

Šis įrenginys gali veikti vėsinimo režimu.

eurovent

Produkto sertifikatas

Eurovent sertifikatas užtikrina, kad produktai patikrinti ir atitinka aukščiausius Europos standartus.

hot_water

Karštas vanduo

Ruošia karštą buitinį vandenį Jūsų namams.

A+++

A+++ energetinio efektyvumo klasė

Įrenginys atitinka aukštus EU direktyvų reikalavimus.

renewable_technologies

Atsinaujinantys energijos šaltiniai

Įrenginys veikia nedarydamas tiesioginio poveikio CO2 emisijai.

new_to_hitachi

Nauja

Įrenginys priklauso vienai iš naujausių Hitachi inovatyvių serijų.

r32

R32

Įrenginyje naudojamas naujas, draugiškas aplinkai R32 šaltnešįs.

„Yutaki“ puikiai prisitaiko keičiantis poreikiams
Kasdieniai vartotojų poreikiai gali skirtis: nuo šildymo žiemą iki vėsinimo vasarą ar buitinio karšto vandens ruošimo ištisus metus. Vartotojai gali pageidauti naudoti saulės kolektorius bei jų pagalba šildyti savo baseinus. Dėl to labai svarbu pasiūlyti visus šiuos poreikius galinčią tenkinti sistemą; galimybę prisijungti prie bet kokio tipo spinduolio (naujo arba jau esamo): radiatorių, grindinių arba ventiliatoriaus ričių. Šios serijos įrenginiai vienu metu energiją gali tiekti dviem skirtingoms zonoms, pavyzdžiui grindiniam šildymui pirmame aukšte ir radiatoriams antrame aukšte.

Atsinaujinančių išteklių energija, užtikrintas ekonomiškumas
Oras-vanduo šilumos siurbliai yra laikomi viena labiausiai energiją tausojančių technologijų, nes jie pagamina daugiau šiluminės energijos nei suvartoja elektros energijos. „Yutaki“ serijos energetinio efektyvumo klasė yra A+++, todėl sutaupysite pinigų, sumažinsite elektros energijos suvartojimą bei aplinkai daromą neigiamą įtaką.

„Hitachi“ šiuo metu siūlo plačiausią rinkoje R32 oras-vanduo šilumos siurblių pasirinkimą. Naujoms sistemoms labiausiai tinka nauji 4,3 kW R32 monoblokai (pav.2)

„Hitachi“ didelio efektyvumo sraigtinis kompresorius
„Hitachi“ DC inverterių sraigtiniai kompresoriai sukurti pagerinti sezoninį efektyvumą bei patikimumą ir sumažinti energijos suvartojimą. Kompresorius ypač efektyviai veikia tarpiniuose sezonuose. Jis užtikrina didelį efektyvumą ir nedideles išlaidas.

Patikrinta
„SG Ready“
„Hitachi“ šilumos siurblius galima integruoti į išmaniuosius energijos tinklus, taip sukuriant ekonomiškas šildymo sistemas, tenkinančias išmetamo anglies dioksido mažinimo tikslus.
Patikrinta kokybė
Visus Europos rinkoje esančius šilumos siurblius ir vandens šildytuvus nuolat tikrina įvairios sertifikavimo schemos. Jos įprastai yra valstybės subsidijų pagrindas. „Hitachi“ šilumos siurbliai atitinka aukščiausius šių akreditavimo schemų standartus: Eurovent, MCS, Keymark, NF PAC, KIWA, EHPA.

Sutaupysite jau nuo pirmosios sąskaitos

„Hitachi“ patirtis
Šildymo įrangos gamybos srityje „Hitachi“ yra sukaupusi didesnę nei 60 metų patirtį. Daugiau kaip 400 000 klientų visoje Europoje ji yra pagaminusi daugiau kaip 4,5 milijonus ASHP sistemų. Mūsų Europos gamyklose gaminama visa „Yutaki“ ASHP serija, skirta patenkinti vietinių Europos rinkų poreikius. Netoli esančios gamyklos leidžia kontroliuoti visą projektavimo ir gamybos procesą, taip užtikrinant aukščiausią kokybę, patikimumą bei visos mūsų įrangos patvarumą.

Optimalus veikimas ir didžiausias efektyvumas
„Yutaki“ serijos sprendimai šildo temperatūrai lauke nukritus net iki –25 laipsnių. Tai sprendimas unikalioms rinkoms. Šie sprendimai taip pat gali ruošti vandenį iki 60 laipsnių, nenaudojant atsarginio šildytuvo.
„Yutaki“ sistemos suprojektuotos veikti be atsarginių elektrinių šildytuvų, tačiau kai kuriose modeliuose jie sumontuojami gamyklose, o kituose – jei pageidauja klientas. Net ir sumontavus, vartotojas juos gali išjungti naudodamas paprastą valdymo sistemą.

Paprasta montuoti ir prižiūrėti
Priešingai nei kiti rinkoje esantys modeliai, „Yutaki“ modelių sistemos pasižymi tuo, jog sistemų komponentus lengva pasiekti, galima nesunkiai atlikti techninę priežiūrą bei sutaupyti.

  • „Filter Plus“ išjungimo vožtuvas: „Yutaki“ sistemose yra sumontuoti rutuliniai vožtuvai, kuriuose yra keičiami cilindriniai filtrai. Juos lengva patikrinti ir išimti atliekant techninę priežiūrą. Atskiras vožtuvas atlieka dvi svarbias funkcijas: ideliai užsandarina rutulinius vožtuvus ir kruopščiai filtruoja skystį. Jis puikiai apsaugo visus „Hitachi Yutaki“ sistemų komponentus.
  • Lyginant su įprastai naudojamais trimis komponentais (vienu filtru ir dviem išjungimo vožtuvais), „Filter Plus“ užtikrina mažus slėgio nuostolius. Be to, jį paprasta montuoti ir jis neužima daug vietos.
  • Visus komponentus patogu pasiekti iš įrenginio priekio.
  • Vamzdžiai įrengti įrenginio gale, todėl, lyginant su kitų gamintojų sistemomis, patogiau atlikti montavimo darbus.

Konfigūravimas greičiau nei per 5 minutes
Dėl intuityvios nustatymo sąsajos sistemas sukonfigūruoti galima greitai ir paprastai. Visos sistemos kontroliavimas reiškia, kad ją galima sukonfigūruoti vos per 5 minutes.

Paprastas, sumanus valdymas
Visų „Hitachi“ serijų sistemos valdomos vienodu valdikliu.Lengvai valdomos visos sistemos funkcijos: šildymo, vėsinimo, karšto vandens ruošimo ir baseino vandens šildymo.Valdiklis su LCD ekranu ir termostatu apima visas programas, todėl nereikia jokių išorinių elementų. Juo galima tiesiogiai kontroliuoti sistemą, pavyzdžiui, atlikti dienos ir savaitės programavimą, valdyti ruošiamo vandens temperatūrą, veikimo režimus ir kt. Jį galima naudoti kaip zonų termostatą ir net derinti su „Hitachi“ belaidžiu termostatu.

„Yutaki“ prisitaiko prie modernių būstų
Visi „Yutaki“ modeliai sukurti taip, kad vieta nekeltų problemų. Dėl kompaktiško dydžio juos galima paslėpti bet kokioje nedidelėje vietoje, net virtuvės spintelėje.„Yutaki“ modeliai kompaktiški ir lengvi, skirti mažesnėms vietoms, tačiau tokie pat galingi ir efektyvūs. (Pav.4)

Nesvarbu, kur esate
Naudodami „Yutaki Hi-Box“ paketą ir nemokamą „Hi-Kumo“ programėlę sistemą įjunkite ir išjunkite, reguliuokite temperatūrą, įjunkite baseino šildymą

Išmanusis atitirpinimo ciklas
Dėl sumanaus atitirpinimo valdymo ir karštų dujų apėjimo į lauko sistemos šilumokaitį, optimizuojamas šaltnešio ciklas todėl atitirpinama beveik nepastebimai. Toks patobulinimas gerokai sutrumpiną laiką tarp atitirpinimų, sunaudojama mažiau energijos ir užtikrinama mašinos galia esant žemai temperatūrai bei nereikia naudoti papildomo šildymo elemento.

Papildoma nauda
Išsiplėtimo vožtuvas sumontuotas vidiniame bloke, todėl galima sumontuoti ilgesnius vamzdžius, sumažinant energijos nuostolius vėsinimo dalyje. Dėl didesnio vamzdžių ilgio, „Yutaki“ serija užtikrina didesnę vėsinimo galią vasaros metu, nesuvartojant daugiau elektros energijos.

Platus modelių asortimentas
„Yutaki S Combi“ skirtas visų tipų vietoms, nes siūlo platų modelių asortimentą. Nuo 1,85 kW iki 17,80 kW šildymui ir nuo 3,80 kW iki 13,70 kW vėsinimui.

Nereikia daug vietos ir itin tyliai veikia
„Yutaki S Combi“ vidinį bloką galima montuoti virtuvėje, nes jis nedidelis ir tyliai veikia.Lyginant su kitomis sistemomis, dėl novatoriško į vidinį bloką integruoto karšto vandens šildytuvo, pavyksta sutaupyti iki 70 % vietos.

Pasirinkite savo dydį
„Yutaki S Combi“ turi 2 dydžių vandens šildytuvus: 200 ir 260 l. Be to, į 200 l šildytuvą galima įmontuoti antrą temperatūros komplektą.

Paprasta montuoti ir prižiūrėti
Lyginant su suskaidytomis sistemomis (atskiras vidinis blokas ir karšto vandens šildytuvas), „Yutaki S Combi“ galima greitai ir ekonomiškai sumontuoti:

  • Visos vandens ir šaltnešio jungtys yra išdėstytos viršuje. (1 pav.)
  • Daugelį komponentų galima pasiekti iš bloko priekio.
  • Informacija pasiekiama per LCD ekraną.
  • Nereikia atidaryti vidinio bloko.

Nerūdijančio plieno vandens šildytuvas su įmontuotu kaitinimo elementu
Vienintelis kompaktiškas modelis su karšto vandens šildytuvu ir atsarginiu kaitinimo elementu, skirtu karštam vandeniui ruošti avarijos atveju, suaktyvinamas vienu mygtuku.

Sistema Yutaki S 2 Combi Yutaki S 2.5 Combi Yutaki S 3 Combi Yutaki S 4 Combi Yutaki S 5 Combi Yutaki S 6 Combi
Galia Šildymas (min. / nom. / maks.) kW 1,85 / 4,30 / 6,50 1,85 / 6,00 / 8,60 2,10 / 8,00 / 11,00 4,30 / 11,00 / 15,20 4,80 / 14,00 / 16,70 5,50 / 16,00 / 17,80
Vėsinimas (nom. / maks.) kW 4,00 / 5,00 5,30 / 6,00 6,50 / 7,00 7,20 / 11,80 9,50 / 12,60 10,50 / 13,70
Suvartojimas Šildymas (nom.) kW 0,82 1,25 1,65 2,20 2,97 3,50
Vėsinimas (nom.) kW 1,00 1,47 1,94 2,18 2,68 3,17
Elektros energija 1 ~230 V 50 Hz 1 ~230 V 50 Hz 1 ~230 V 50 Hz 1 ~230 V 50 Hz 1 ~230 V 50 Hz 1 ~230 V 50 Hz
3 N ~400 V 50 Hz 3 N ~400 V 50 Hz 3 N ~400 V 50 Hz
Naudingumo koef. COP (vanduo 35 °C, aplinka 7 °C) Nominalus   5,25 4,80 4,60 5,00 4,71 4,57
Naudingumo koef. EER (vanduo 7 °C, aplinka 35 °C) Nominalus   3,12 3,60 3,35 3,54 3,54 3,31
Karšto vandens energetinio efektyvumo vertinimas („Profile L“ – 200 l)             Vidutinis klimatas   A+ A+ A+ A+ A+ A+
Sezoninis naudingumo koef. COPDHW / ƞs („Profile L“ – 200 l)   3,30 / 132 3,30 / 132 3,30 / 132 3,25 / 130 3,25 / 130 3,25 / 130
Karšto vandens energetinio efektyvumo vertinimas („Profile XL“ – 260 l)   A+ A+ A+ A+ A+ A+
Sezoninis naudingumo koef, COPDHW / ƞs („Profile XL“ – 260 l)   3,40 / 136 3,40 / 136 3,40 / 136 3,35 / 134 3,35 / 134 3,35 / 134
    Energetinio efektyvumo vertinimas esant 35 ºC                                                                                                     Sezoninis naudingumo koef. esant 35ºC, SCOP / ƞs   A+++ A+++ A+++ A+++ A+++ A++
  4,93 / 181 4,58 / 177 4,25 / 175 4,80 / 189 4,48 / 176 3,90 / 153
Energetinio efektyvumo vertinimas esant 55 ºC   A++ A++ A++ A++ A++ A++
Sezoninis naudingumo koef. esant 55 ºC, SCOP / ƞs   3,58 / 133 3,38 / 130 3,25 / 125 3,50 / 137 3,43 / 134 3,23 / 126
ESEER   3,36 3,26 3,26 3,33 3,29 2,84
Sez. naudingumo koef. SEER / ƞs Viena fazė 4,11 / 162 4,13 / 162 3,95 / 155 4,93 / 194 4,83 / 190 4,70 / 185
Trys fazės 5,05 / 199 4,92 / 194 4,78 / 188
Lauko darbinės temperatūros Šildymas (DB) ºC nuo -20 iki 25 nuo -20 iki 25 nuo -20 iki 25 nuo -25 iki 25 nuo -25 iki 25 nuo -25 iki 25
Karštas vanduo (DB) ºC nuo -20 iki 35 nuo -20 iki 35 nuo -20 iki 35 nuo -25 iki 35 nuo -25 iki 35 nuo -25 iki 35
Vėsinimas (DB) ºC nuo 10 iki 46 nuo 10 iki 46 nuo 10 iki 46 nuo 10 iki 46 nuo 10 iki 46 nuo 10 iki 46
Vandens ruošimo temperatūros Šildymas ºC nuo 20 iki 60 nuo 20 iki 60 nuo 20 iki 60 nuo 20 iki 60 nuo 20 iki 60 nuo 20 iki 60
Karštas vanduo ºC nuo 30 iki 75 nuo 30 iki 75 nuo 30 iki 75 nuo 30 iki 75 nuo 30 iki 75 nuo 30 iki 75
Aušinimas ºC nuo 5 iki 22 nuo 5 iki 22 nuo 5 iki 22 nuo 5 iki 22 nuo 5 iki 22 nuo 5 iki 22
Šaltnešio vamzdžio skersmuo Suskystintos dujos col. 1/4-1/2 1/4-1/2 1/4–5/8 3/8–5/8 3/8–5/8 3/8–5/8
Vandens vamzdžio skersmuo Įtek.-ištek. col. 1–1 1–1 1–1 1–1/4–1–1/4 1–1/4–1–1/4 1–1/4–1–1/4
Karšto vandens vamzdžio skersmuo Įtek.-ištek. col. 3/4-3/4 3/4-3/4 3/4-3/4 3/4-3/4 3/4-3/4 3/4-3/4
Vidinis blokas RWD-2.0NRW(S)E RWD-2.5NRW(S)E RWD-3.0NRW(S)E RWD-4.0NW(S)E RWD-5.0NW(S)E RWD-6.0NW(S)E
Vid. vandens kiekis sistemoje   l 28 28 28 38 46 55
Vandens srautas (min. / nom. / maks.) m3/h 0,50–0,77–1,80 0,60–1,03–1,90 0,60–1,03–1,90 1,00–1,89–2,70 1,10–2,41–2,80 1,20–2,75–2,80
Avarinis kaitinimo elementas Pakopos / našumas n°/kW 3 / 1–1–1 3 / 1–1–1 3 / 1–1–1 3 / 2–2–2 3 / 2–2–2 3 / 2–2–2
Karšto vandens ruošimo avarinis kaitinimo elementas Pakopos / našumas n°/kW 1 p. iš 2,7 1 p. iš 2,7 1 p. iš 2,7 1 p. iš 2,7 1 p. iš 2,7 1 p. iš 2,7
Garso galia   dB(A) 37 37 37 39 39 39
Matmenys (A (su jungtimis) x P x S)   mm 1,750(1,816) x600x733 1,750(1,816) x600x733 1,750(1,816) x600x733 1,750(1,816) x600x733 1,750(1,816) x600x733 1,750(1,816) x600x733
Vandens šildytuvo svoris 200 l / 260 l / 260 l saulės kontūras   kg 121/131/131 122/132/132 122/132/132 120/130/130 122/132/132 122/132/132
Saulės kontūro skersmuo (260 l saulės kontūro bakas) Įtek.-ištek. col. 1/2-1/2 1/2-1/2 1/2-1/2 1/2-1/2 1/2-1/2 1/2-1/2
Saulės energijos perdavimo paviršius (260 l bakas)   m2 0,37 0,37 0,37 0,37 0,37 0,37
Didžiausia srovė Viena fazė A 27 27 27 41,5 41,5 41,5
Trys fazės A 22,4 22,4 22,4
Išorinis blokas RAS-2WHVNRP RAS-2.5WHVNRP RAS-3WHVNRP RAS-4WH(V)NPE RAS-5WH(V)NPE RAS-6WH(V)NPE
Oro srautas   m3/h 2 526 2 526 2 982 4 800 5 400 6 000
Garso slėgis   dB(A) 46 47 50 49 50 50
Garso galia   dB(A) 61 63 64 64 65 67
Min. vamzdžio ilgis   m 3 3 3 5 5 5
Maks. vamzdžio ilgis   m 50 50 50 75 75 75
Didžiausias aukščių skirtumas (didž. OU / maž. OU)   m 30 / 20 30 / 20 30 / 20 30 / 20 30 / 20 30 / 20
Kompresorius Sraigtinis DC inverteris Sraigtinis DC inverteris Rotacinis DC inverteris Sraigtinis DC inverteris Sraigtinis DC inverteris Sraigtinis DC inverteris
Šaltnešiis R32 R32 R32 R410A R410A R410A
Šaltnešio pripildymas (ilgis be papildomo pripildymo)   kg (m) 1,2 (10) 1,3 (10) 1,3 (10) 3,3 (15) 3,4 (15) 3,4 (15)
Papildomas šaltnešio pripildymas   g/m 15 15 15 60 60 60
Matmenys (A x P x S)   mm 600x792x300 600x792x300 600x792x300 1,380x950x370 1,380x950x370 1,380x950x370
Svoris   kg 45 45 44 103 103 103
Didžiausia srovė Viena fazė / trys fazės   13/- 13/- 17/- 30 / 14 30 / 14 30 / 16

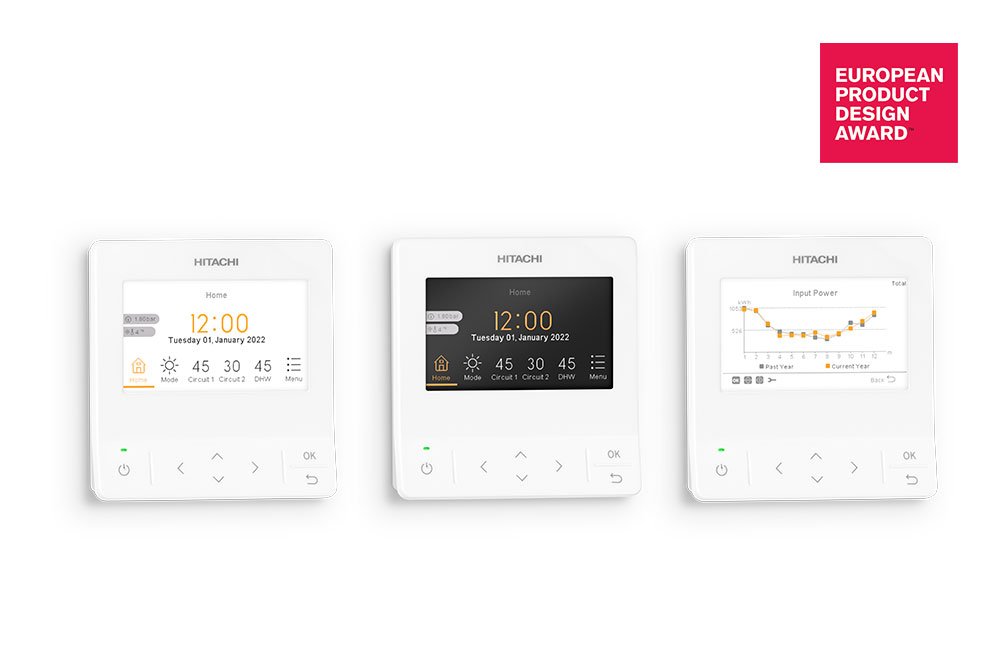

Nuotolinio
valdymo pultas
PC-ARFHE
(pridedamas)

Vėsinimo komplektas

Galima naudoti norint įjungti vėsinimo režimą.
ATW-CKS-01 ATW-CKS-02: ATW-CKS-03

Antrasis temperatūros komplektas
ATW-2TK-06
Suderinama tik su įmontuotu „Yutaki S Combi“ 200l


Antrasis temperatūros komplektas

ATW-2TK-07
Tvirtinti prie sienos.
Suderinama su visomis „Yutaki“ sistemomis
